แนะนําผลิตภัณฑ์


การเลือกชิ้นส่วนรถยนต์ไฟฟ้าบริสุทธิ์พลังงานใหม่หลักฟังก์ชั่นและวิธีการควบคุมนั้นเหมือนกับรถยนต์ไฟฟ้าบริสุทธิ์ทั่วไปแสดงความสัมพันธ์การควบคุมการเชื่อมต่อตําแหน่งการติดตั้งและพารามิเตอร์การทํางานอย่างแท้จริงและระบบไฟฟ้าแรงสูงของส่วนหลักของระบบขับเคลื่อนไฟฟ้าพลังงานใหม่ข้อควรระวังด้านความปลอดภัยและฝึกอบรมความสามารถของนักเรียนในการวิเคราะห์และจัดการกับความล้มเหลวของระบบขับเคลื่อนไฟฟ้าพลังงานใหม่ เหมาะสําหรับการเรียนการสอนและการซ่อมแซมอุปกรณ์การฝึกอบรมภาคปฏิบัติสําหรับหลักสูตรพลังงานใหม่ในวิทยาลัยอาชีวศึกษาและเทคนิค

โครงแบบหลัก

ยานพาหนะเดิมabs/espยานพาหนะระบบเสถียรภาพอิเล็กทรอนิกส์, ยานพาหนะเดิมabs/espยานพาหนะระบบเสถียรภาพอิเล็กทรอนิกส์คอมพิวเตอร์, คลัสเตอร์เครื่องมือ, abs/espยานพาหนะระบบเสถียรภาพอิเล็กทรอนิกส์ทํางานทั้งหมดที่เกี่ยวข้องเดิมอุปกรณ์ยานพาหนะ, การตั้งค่าความผิดพลาดและระบบการแก้ไขปัญหา, เดิมยานพาหนะวงจร schematic และการตรวจสอบขั้ว, ที่นั่งวินิจฉัย, ผู้ว่าราชการจังหวัด, ยืนที่สามารถเคลื่อนย้าย, ล้อสากลที่มีล็อค, ฯลฯของ

คุณสมบัติ

1.บูรณาการของจริงและการดําเนินงานพลังงานใหม่ระบบส่งไดรฟ์ไฟฟ้าอย่างเต็มที่แสดงให้เห็นถึงโครงสร้างและความสัมพันธ์การควบคุมเชิงตรรกะของส่วนประกอบหลักของ

2.ส่วนประกอบหลักมีการติดตั้งบนแพลตฟอร์ม, และการเชื่อมต่อไฟฟ้าเป็นเช่นเดียวกับยานพาหนะที่เกิดขึ้นจริง, ซึ่งสามารถถอดประกอบได้อย่างง่ายดาย, เพื่อให้นักเรียนสามารถโทถอดและประกอบจุดและการป้องกันความปลอดภัยของสูง- แรงดันไฟฟ้าส่วนประกอบของระบบในระหว่างกระบวนการถอดและประกอบ;

3.พลังงานแบตเตอรี่แสดง( 7- นิ้ว) และเครื่องมือที่มีการติดตั้งบนกระดานการเรียนการสอนของ แผนภูมิการควบคุมวงจรถูกวาดบนกระดานการสอน หลังจากตัวเร่งหดหู่แล้วให้สังเกตพารามิเตอร์ของสถานะการทํางานของยานพาหนะและฝึกฝนตรรกะการควบคุมและส่วนประกอบหลักของกระบวนการปฏิบัติงานของรถยนต์ไฟฟ้าบริสุทธิ์

4.ด้วยความช่วยเหลือของสวิทช์อัจฉริยะ, ตรรกะการควบคุมในแต่ละรัฐจะทําซ้ําบนจอแสดงผลของ

5.ผงแม่เหล็กเบรกถูกติดตั้งที่เอาท์พุทของเพลาส่งเพื่อจําลองระบบโหลดยานพาหนะของ โดยการปรับโหลดที่ปลายทั้งสอง, ปัจจุบันและปัจจุบันของระบบส่งไดรฟ์ไฟฟ้าภายใต้สภาพการทํางานที่แตกต่างกัน ( เริ่มต้น, เร่ง, ความเร็วสม่ําเสมอ, ชะลอตัว, ที่จอดรถ, ปีนเขา, ฯลฯ ) จะทําซ้ําอย่างแท้จริง. การเปลี่ยนแปลงของแรงดันไฟฟ้าและพารามิเตอร์อื่น ๆ

6.ชุดแบตเตอรี่ไฟฟ้าเป็นอุปกรณ์ที่มีสวิตช์บํารุงรักษากลของ หลังจากดึงสวิตช์บํารุงรักษาเชิงกลออกคุณสามารถเปิดฝาครอบด้านบนเพื่อสังเกตได้ ขั้วต่อไฟฟ้าแรงสูงทําจากผลิตภัณฑ์เซินเจิ้น Basba และมีประสิทธิภาพที่เชื่อถือได้

7.การออกแบบโปร่งแสงของชุดแบตเตอรี่พลังงาน, built- inนําแสง, สะดวกสําหรับนักเรียนที่จะสังเกตโครงสร้างภายในของแบตเตอรี่ของ

8.จริงเกียร์กลและระบบเบรก, สังเกตการเปลี่ยนแปลงของการเบรกพลังงานข้อเสนอแนะในปัจจุบัน, และต้นแบบแนวคิดของการดูดซับพลังงานเบรกของ

9.แพลตฟอร์มการฝึกอบรมเป็นอุปกรณ์ที่มีสูญญากาศไฟฟ้า- ช่วยระบบเบรกไฮดรอลิ, และสวิตช์สัญญาณอย่างชาญฉลาดควบคุมปั๊มสูญญากาศผ่านเซ็นเซอร์ความดันของ

10ของแพลตฟอร์มการฝึกอบรมเป็นอุปกรณ์ที่มี12vพลังงานสายดินสวิตช์กล, ซึ่งสามารถตัดการเชื่อมต่อสายดิน12vได้ตลอดเวลาและตัดแหล่งจ่ายไฟระบบทั้งหมดของ

11.แพลตฟอร์มการฝึกอบรมเป็นอุปกรณ์ที่มีอุปกรณ์ป้องกันความปลอดภัยเช่นโล่เบรกของ

12.คณะกรรมการการเรียนการสอนอย่างเต็มที่แสดงหลักการทํางานแผนภาพของระบบส่งไดรฟ์ไฟฟ้า, และติดตั้งขั้วการตรวจสอบของ ด้วยความช่วยเหลือของมัลติมิเตอร์และออสซิลโลสโคปมันสามารถตรวจจับการเปลี่ยนแปลงพารามิเตอร์ในรัฐต่าง ๆ แบบเรียลไทม์

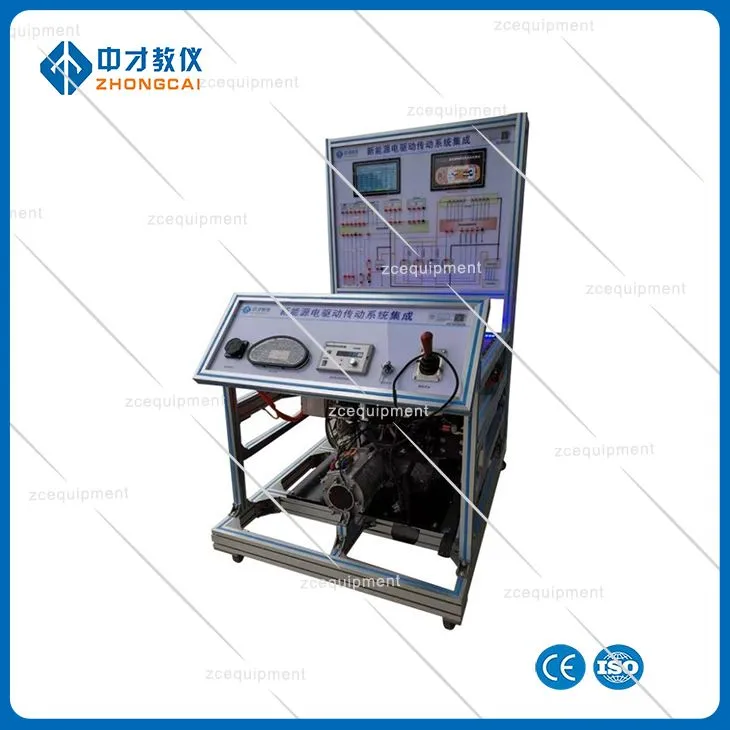

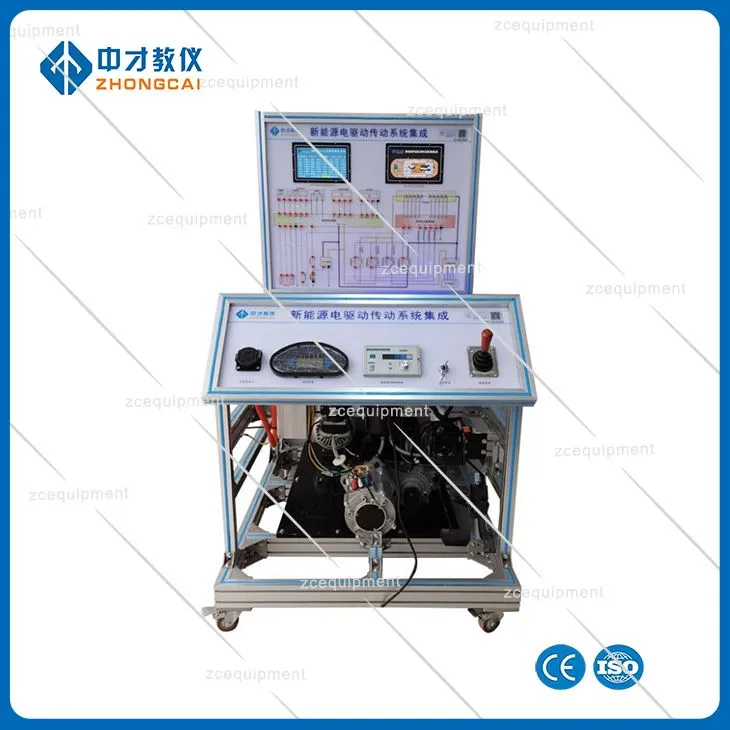

13.แพลตฟอร์มการฝึกอบรมประกอบด้วยแพลตฟอร์มและคณะกรรมการการเรียนการสอนของ แพลตฟอร์มจะถูกวางในแนวนอนและติดตั้งชิ้นส่วนหลัก มีการติดตั้งล้อเลื่อน 4 ล้อที่ด้านล่างของแพลตฟอร์มการฝึกอบรมซึ่งมีความยืดหยุ่นในการย้าย ในเวลาเดียวกันล้อมีอุปกรณ์ล็อคตัวเองเพื่อแก้ไขตําแหน่ง

14.แพลตฟอร์มการฝึกอบรมอุปกรณ์ยานยนต์ผู้เชี่ยวชาญเป็นอุปกรณ์ที่มีการตั้งค่าความผิดพลาดอัจฉริยะและระบบการประเมินผลของ ครูตั้งค่าความผิดผู้เข้ารับการฝึกอบรมวิเคราะห์และค้นหาจุดผิดพลาดและชิ้นส่วนหลักนําออกจากพอร์ตตรวจจับเพื่อตรวจจับตําแหน่งความผิดพลาดโดยตรงและฝึกฝนความสามารถในการจัดการความผิดพลาดของยานพาหนะจริง

พารามิเตอร์ทางเทคนิค

ข้อกําหนดพื้นฐานในการกําหนดค่า
ชุดแบตเตอรี่ลิเธียมไอออนฟอสเฟต, ที่ชาร์จในรถยนต์, ตัวแปลง DC-DC, เครื่องมือ, ซ็อกเก็ตชาร์จ, ตัวควบคุมมอเตอร์, ชุดคันเร่งอิเล็กทรอนิกส์, การประกอบกลไกการเปลี่ยน, มอเตอร์ขับเคลื่อน, กระปุกเกียร์, เพลาขับ, ดิสก์เบรกล้อหน้า, ไดรฟ์เข็มขัด, เบรกผงแม่เหล็ก, ตัวควบคุมความตึงเครียดด้วยตนเอง, บูสเตอร์พร้อมชุดปั๊ม, ชุดปั๊มสุญญากาศ, ประกอบถังสูญญากาศ, แบตเตอรี่เสริม, การตั้งค่าความผิดพลาดอัจฉริยะและระบบการประเมิน, แพลตฟอร์มที่สามารถเคลื่อนย้ายได้และคณะกรรมการการสอน
