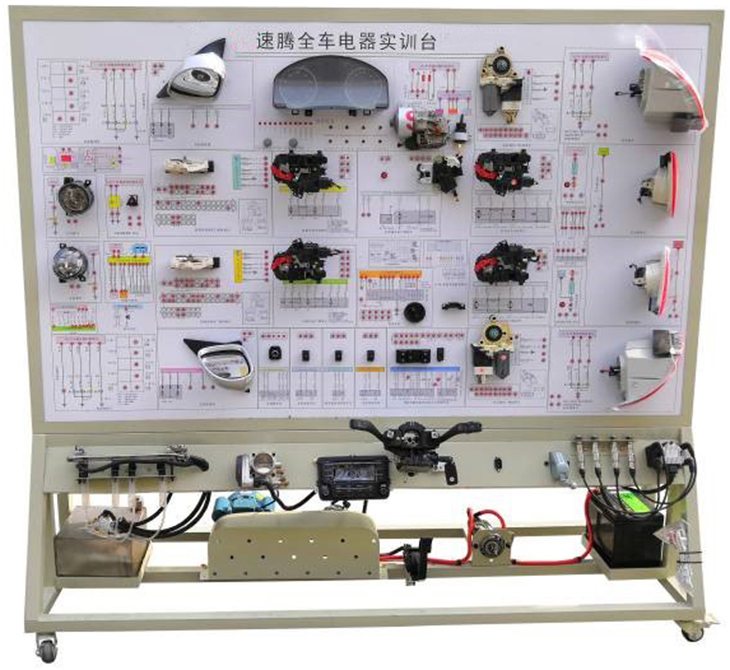

Sagitar แพลตฟอร์มการฝึกอบรมด้านไฟฟ้ายานยนต์

การแนะนำสินค้า

อุปกรณ์นี้มีพื้นฐานมาจากวัตถุทางกายภาพของรถยนต์ Volkswagen Sagitar 1.4TSI ใหม่ และแสดงระบบกันขโมยเครื่องยนต์ของรถยนต์ ระบบเครื่องมือ ระบบไฟ ระบบปัดน้ำฝน ระบบแตร ระบบจุดระเบิด ระบบกระจกไฟฟ้า ล็อคประตูไฟฟ้า , ระบบเครื่องเสียง, องค์ประกอบและขั้นตอนการทำงานของแต่ละระบบของเครื่องใช้ไฟฟ้าในรถยนต์ เช่น ระบบสตาร์ท และระบบชาร์จไฟ

เหมาะสำหรับการเรียนการสอนของโรงเรียนสำหรับทฤษฎีไฟฟ้ายานยนต์และการฝึกอบรมการบำรุงรักษา

คุณสมบัติ

1. ระบบไฟฟ้ารถยนต์ที่ใช้งานได้จริง แสดงให้เห็นองค์ประกอบของระบบไฟฟ้ารถยนต์อย่างเต็มที่

เปิดเครื่อง, ใช้งานสวิตช์และปุ่มไฟฟ้าต่างๆ บนบอร์ดสอน, และสาธิตระบบควบคุมอิเล็กทรอนิกส์ของเครื่องยนต์รถยนต์, ระบบเครื่องมือ, ระบบไฟส่องสว่าง, ระบบปัดน้ำฝน, ระบบแตร, ระบบจุดระเบิด, ระบบกระจกไฟฟ้า, ล็อคประตูไฟฟ้า, การทำงาน กระบวนการของระบบไฟฟ้ารถยนต์ต่างๆ เช่น ระบบเครื่องเสียง ระบบสตาร์ท และระบบชาร์จไฟ

2. แผงอุปกรณ์ทำจากแผ่นอะลูมิเนียมพลาสติกคุณภาพสูงที่ทนต่อแรงกระแทก มลภาวะ ไฟ และความชื้น และพื้นผิวได้รับการบำบัดด้วยกระบวนการพิเศษในการพ่นสีรองพื้น แผงถูกพิมพ์ด้วยแผนภาพวงจรสีที่ไม่เคยจางหาย วิเคราะห์หลักการทำงานของแต่ละระบบของเครื่องใช้ไฟฟ้าในรถยนต์

3. มีการติดตั้งเทอร์มินัลการตรวจจับบนแผงของบอร์ดการสอน ซึ่งสามารถตรวจจับสัญญาณไฟฟ้าของส่วนประกอบวงจรของเครื่องใช้ไฟฟ้าในรถยนต์ได้โดยตรง เช่น ความต้านทาน แรงดันไฟ กระแสไฟ สัญญาณความถี่ ฯลฯ บนแผงควบคุม

4. มีซ็อกเก็ตการวินิจฉัยติดตั้งอยู่บนแผงอุปกรณ์ ซึ่งสามารถเชื่อมต่อกับตัวถอดรหัสรถยนต์เฉพาะหรือเอนกประสงค์ เพื่อสอบถามรหัส ECU อ่านรหัสความผิดปกติ ล้างรหัสความผิดปกติ และอ่านสตรีมข้อมูลสำหรับ ชุดควบคุมเครื่องยนต์ เครื่องมือผสม ชุดระบบความสะดวกสบาย ฯลฯ การทดสอบส่วนประกอบสำหรับผู้บริหาร การตั้งค่าพารามิเตอร์ การวิเคราะห์รูปคลื่น การจับคู่กุญแจ และฟังก์ชันการวินิจฉัยตนเองอื่นๆ

5. ส่วนแผงของอุปกรณ์ใช้โครงสร้างการขึ้นรูปและการขึ้นรูปแผ่นเย็น 1.5 มม. และรูปลักษณ์ที่สวยงาม ส่วนโครงด้านล่างเชื่อมด้วยโครงสร้างเหล็ก และพื้นผิวได้รับการบำบัดโดยกระบวนการฉีดพ่นด้วยอุปกรณ์ลูกล้อแบบล็อคตัวเอง

สนับสนุนระบบการสอนแบบโต้ตอบในห้องเรียนอัจฉริยะ

1) ฟังก์ชันออสซิลโลสโคป

1) 2-ฟังก์ชันการวัดรูปคลื่นของช่องสัญญาณ

2) ช่วงการวัดความถี่: การสุ่มตัวอย่างแบบเรียลไทม์ความเร็วสูง 200MSa/s แบนด์วิดท์ 50MHz

2) 2 - ฟังก์ชันวิเคราะห์ลอจิกทาง

3) 1 -ช่องสัญญาณกำเนิดสัญญาณกำเนิดสัญญาณโดยพลการ:

การสุ่มตัวอย่างแบบเรียลไทม์ความเร็วสูง 200MSa/s แบนด์วิดท์ 50MHz การวัดรูปคลื่นตรงตามข้อกำหนดของการทดลองสอนอย่างเต็มที่ และรูปคลื่นนั้นราบรื่นและไม่บิดเบี้ยว

ฟังก์ชันมัลติมิเตอร์

1) ฟังก์ชันการวัดความต้านทานของมัลติมิเตอร์

2) ฟังก์ชั่นการวัดแรงดัน DC ของมัลติมิเตอร์

3) ฟังก์ชั่นการวัดแรงดันไฟฟ้ากระแสสลับของมัลติมิเตอร์

4), ฟังก์ชั่นการวัดกระแสไฟ AC ของมัลติมิเตอร์

ฟังก์ชั่นการเชื่อมต่อระหว่างคนกับเครื่องจักร

1) ส่วนต่อประสานระหว่างคนกับเครื่องจักรแสดงรูปคลื่นที่วัดได้และแสดงค่าที่วัดได้ที่สอดคล้องกัน

2) สามารถแทรกรูปคลื่นที่วัดได้ลงในเทมเพลตรายงานการทดลองโดยคลิกปุ่มอินเทอร์เฟซ

3) ผลลัพธ์ของรายงานการทดลองของนักเรียนสามารถอัปโหลดไปยังโฟลเดอร์คอมพิวเตอร์ของครูที่กำหนดโดยคลิกที่ปุ่มอินเทอร์เฟซ

ฟังก์ชั่นเพิ่มเติม

1) การวัดพารามิเตอร์ด้านสิ่งแวดล้อม: สามารถวัดและแสดงอุณหภูมิและความชื้น ความเข้มข้นของ CO2 และ PM2.5 ได้ในเวลาเดียวกัน

2) การวัดค่าพารามิเตอร์ทางไฟฟ้า: สามารถวัดแรงดันและกระแสของคอนโซลและคำนวณกำลังไฟฟ้า

3), กระแสไฟเกิน, แรงดันไฟเกิน, แรงดันไฟเกิน (สามารถตั้งค่าเกณฑ์) การป้องกันการเดินทางด้วยสัญญาณเตือน

4) การป้องกันความปลอดภัย: อุปกรณ์ตรวจสอบความปลอดภัยด้านสิ่งแวดล้อมในห้องปฏิบัติการ (PM2.5, ควัน, ก๊าซที่ติดไฟได้, อุณหภูมิและความชื้นและสัญญาณเตือนความเข้มข้นของ CO2 (สัญญาณเตือนไฟไหม้) ผิดปกติ)

5) ฟังก์ชั่นประหยัดพลังงาน: เมื่อไม่มีใครทำการทดลองเป็นเวลานาน สวิตช์หลักจะถูกปิดโดยอัตโนมัติเพื่อให้ได้ผลด้านความปลอดภัยและประหยัดพลังงาน

6) 2 -วิธีกำเนิดสัญญาณพัลส์ PWM: สามารถตั้งค่าความถี่และรอบการทำงานได้

ข้อกำหนดทางเทคนิค

ขนาด (โดยประมาณ): 2080 × 700 × 1900 มม. ( ยาว × กว้าง × สูง)

แหล่งจ่ายไฟ: สามเฟสสี่สาย (หรือสามเฟสห้าสาย) 380V±10 เปอร์เซ็นต์ 50Hz

แรงดันใช้งาน: DC 12V

อุณหภูมิในการทำงาน: -40 องศา - บวก 50 องศา

มอเตอร์แบบอะซิงโครนัสสามเฟส

รุ่น : YT 100L1-4

แรงดันไฟฟ้า: AC 220V/380V

กำลังไฟ: 2.2KW

ความเร็ว: 1420r/นาที

สี: 7032

ท่อเหล็ก: 40*40*3mm

ตู้: ปั๊มและขึ้นรูปแผ่นเย็น 1.5 มม. พร้อมประตูบำรุงรักษาที่ด้านหลัง

ลูกล้อเคลื่อนที่: 100*60mm
